UD-Tapeherstellung

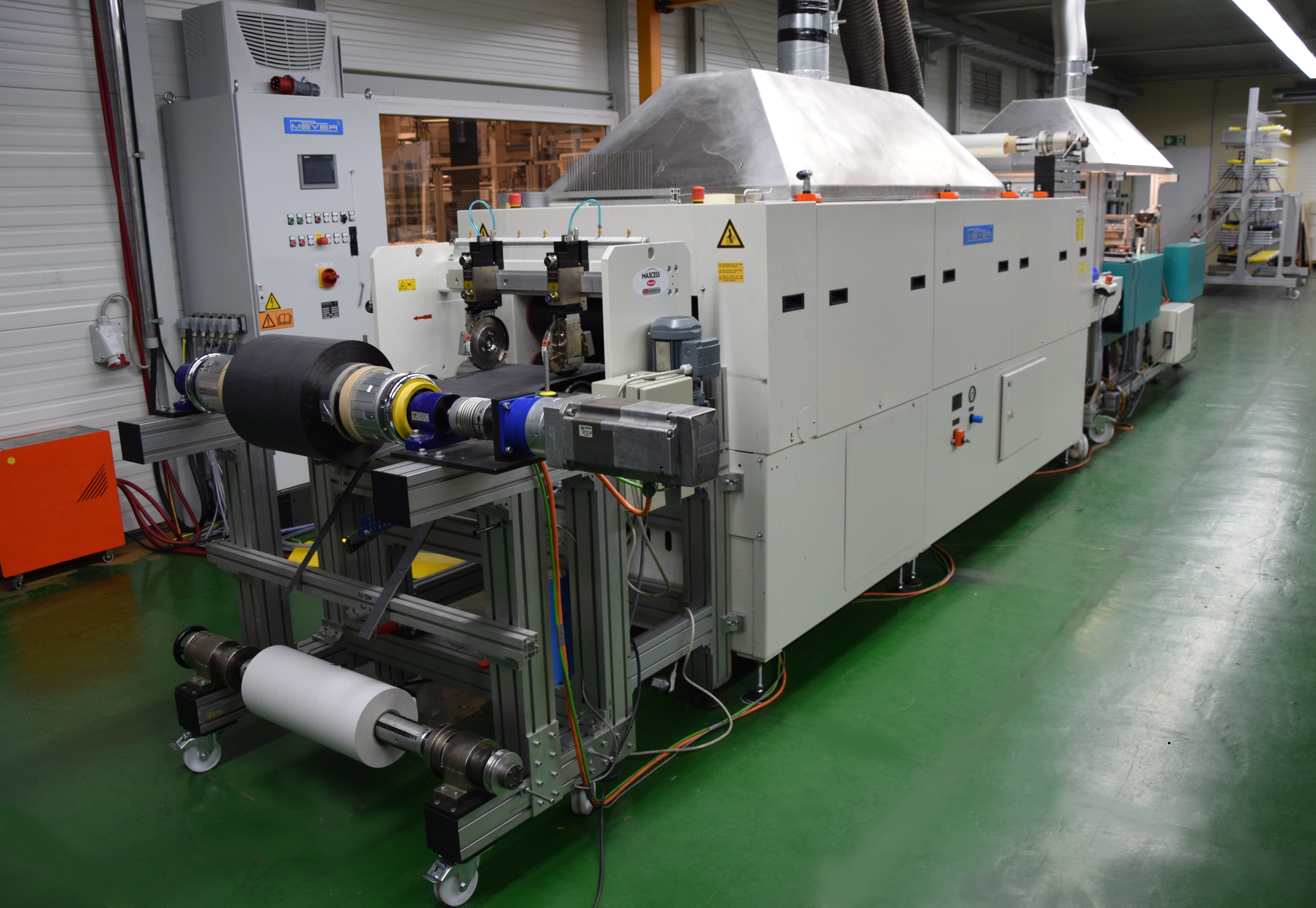

Mit der Cetex UD-Faserfolienanlage stellen wir für Sie unidirektional faserverstärkte Warenbahnen in Mustermengen energieeffizient her. Die Rovings werden über eine spezielle Ausbreitungsvorrichtung ohne Fehlstellen nebeneinander angeordnet und ausgebreitet und danach in der Kaschieranlage mittels thermoplastischer Folien imprägniert. Das so entstehende UD-Tape wird im Anschluss auf einen Pappkern aufgewickelt.
Anwendungsschwerpunkte:
- Herstellung neuer Materialkombinationen
- Bereitstellung von neuen Imprägnierkonzepten für thermoplastische faserverstärkte Halbzeuge
- Kennwertermittlung von Hochleistungswerkstoffen mit Funktionsintegration
- Faserverstärkte Halbzeuge für hybride Kunststoff-Verbunde
- Prepregherstellung
Technische Details
Maschinenparameter+
- Arbeitsbreite: 650 mm (= max. Warenbahnbreite)
- Geschwindigkeit: 15 m/min
- Spalthöhe: variabel von 0 - 50 mm - an 4 Einstellpunkten entlang der Anlage
- Heizzone: elektrische Kontaktheizung bis 250°C einstellbar in je 2 Zonen oben und unten
- Kühlzone: Wassergekühlt bis 50°C
- Druck: 60 N/cm² über beheiztes Kalanderwalzenpaar
- Walzenheizung: bis 180°C (Thermoöl)
- Aufwicklung: auf 6" oder 3" (drehmomentgesteuert oder kraftgesteuert)
- Warenbahnzuführung: 3" - je eine oben und unten
- Randbeschnitt: manuell verstellbar
- Ablagetisch: 1000 mm Länge
